Camau Sefydlu Cyfres Ch1

Jan 22, 2022

Cyswllt:

The IRD RF in need connect to the satellite dish.



Amlder LNB:
Mae ynan LNB on the satellite dysgl, os gwelwch yn dda check the LNB details,it have LNB frequency.


Q1 series Set up Steps

Mae'r llun uchod yn dangos amledd LNB yw 10750Mhz.


C band LNB frequency is 5150Mhz5750Mhz.

Ku band LNB frequency is 9750Mhz,10600Mhz,10750Mhz,11300Mhz.

Amrediad amledd mewnbwn DVB{{0}S/S2 yw 950Mhz2150Mhz.


Gwybodaeth lloeren:
Check which satellite you connected,you can check on web,mae'nhave the satellite all frequency.
The web can show satellite information: https://www.lynsat.com/

If you have DVB-S/S2 STB,os gwelwch yn ddacheck which frequency can locked on STB.


Esampl:

Q1 series Set up Steps 1


Amlder Lloeren yw 10815Mhz, H yw Llorweddol (18V),SR(Cyfradd Symbol) is 27500ksps.

Amlder LNB yw 9750Mhz.Amlder Mewnbwn yw 1065Mhz.

DVB-S/S2 Amlder Mewnbwn=|Amlder Lloeren-Amlder LNB|

∵10815-9750=1065Mhz.∴The web can saved.


Q1 series Set up Steps 2


LloerenFamlder yw 3926Mhz,V yn fertigol(13V),SR(Cyfradd Symbol) is 5832ksps.

LNBFamlder yw 5150Mhz.Amlder Mewnbwn yw 1224Mhz.

DVB-S/S2 Amlder Mewnbwn=|Amlder Lloeren-Amlder LNB|

∵5150-3926=1224Mhz.∴The web can saved.



Mae angen i ni wneud cryfder ac ansawdd signal yn dda, yna gall gloi neu weithio'n dda ar IRD.

Os yw'r signal lloeren yn rhy gryf neu'n rhy wan, bydd yn effeithio ar y cloi. Mae'r rhan fwyaf o'n lefel mewnbwn DVB-S/S2 IRD yn-65dbm-25dbm.

Pan fydd amledd LNB yn 10600Mhz, mae angen agor 22K.



Mewngofnodi tudalen rheoli gwe

Dod o hyd i IP dyfais ar LCD, Cysylltu porthladd NMS â PC, defnyddio mewngofnodi porwr Firefox a Chrome, enw defnyddiwr ywgweinyddwr, cyfrinair ywgweinyddwr



Tiwniwr Wedi'i Gloi

Band, cliciwch L1, Golygu


Q1 series Set up Steps 3


Amlder LNB yw 9750(22K i ffwrdd) a 10600(22K wedi'i osod ymlaen), dangosir y gosodiadau yn y ffigur


Q1 series Set up Steps 4

Q1 series Set up Steps 5



Parse Program,Program Mux--->Main Mux, dangosir y camau yn y ffigur

Q1 series Set up Steps 6


MPTS Allan

MPTS out,Program Mux-->Main Mux-->MPTS, dangosir y camau yn y ffigur


Q1 series Set up Steps 7


MPTS UDP address set,Output-->Ffrwd IP MPTS, Galluogi dangos gwyrdd


Q1 series Set up Steps 8


SPTS Allan

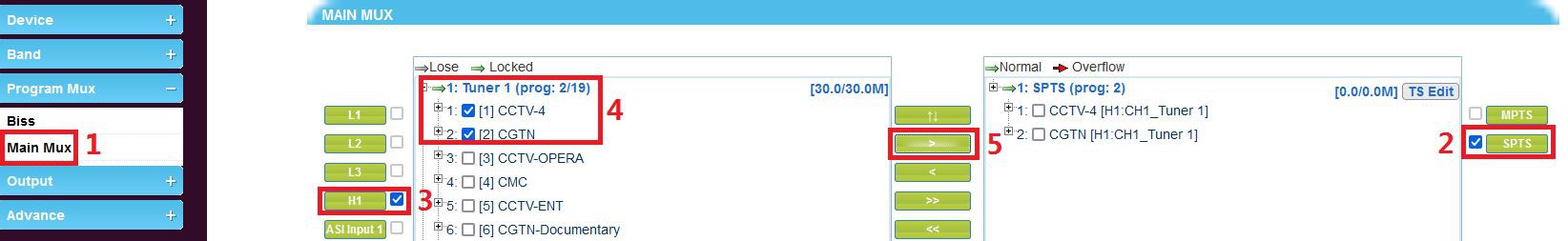

SPTS out,Program Mux--->Main Mux--->SPTS, dangosir y camau yn y ffigur

Q1 series Set up Steps 9



SPTS UDP address set,Output--->SPTS IP Stream, Galluogi dangos gwyrdd

Q1 series Set up Steps 10


Amlddarllediad IP range:224.0.0.0239.255.255.255



Cyfeiriad IP Unicast (cyfeiriad ip cyrchfan) fel hyn 192.168.2.5, gosod cyfeiriad IP cyrchfan un segment rhwydwaith ag Encoder DATA IP address.If chwarae'r ffrwd ar pc, yr ip cyrchfan yw'r pc ip.



Play UDP address on VLC    Format is udp://@239.2.2.2:2000

Cysylltwch borthladd data â phorthladd rhwydwaith pc (1GB) yn uniongyrchol.Cau mur cadarn PC a meddalwedd gwrth-firws.

Q1 series Set up Steps 11


Os na all defnyddio VLC chwarae'r nant, defnyddiwch siec tsreader.

Dolen lawrlwytho Tsreader:

https://mega.nz/file/yuRlXSxYePdYagb2kd7JXQ2C9DWknkE2Fv688WpRsqOVmRC0ONA

Llawlyfr CDU Tsreader Play

https://www.mediafire.com/file/l3wcjju6gewc9le/Tsreader_chwarae_udp_stream.pdf

Cadw Config

Arbedwch yn gyflym o ochr dde uchaf y dudalen, cliciwch"Cadw Config".Bydd y paramedrau a osodwyd gennych yn arbed i ddyfais, ar ôl pŵer i ffwrdd, y config dal yno.
